Básculas transportadoras de rodillos inteligentes sin motor, totalmente de acero inoxidable

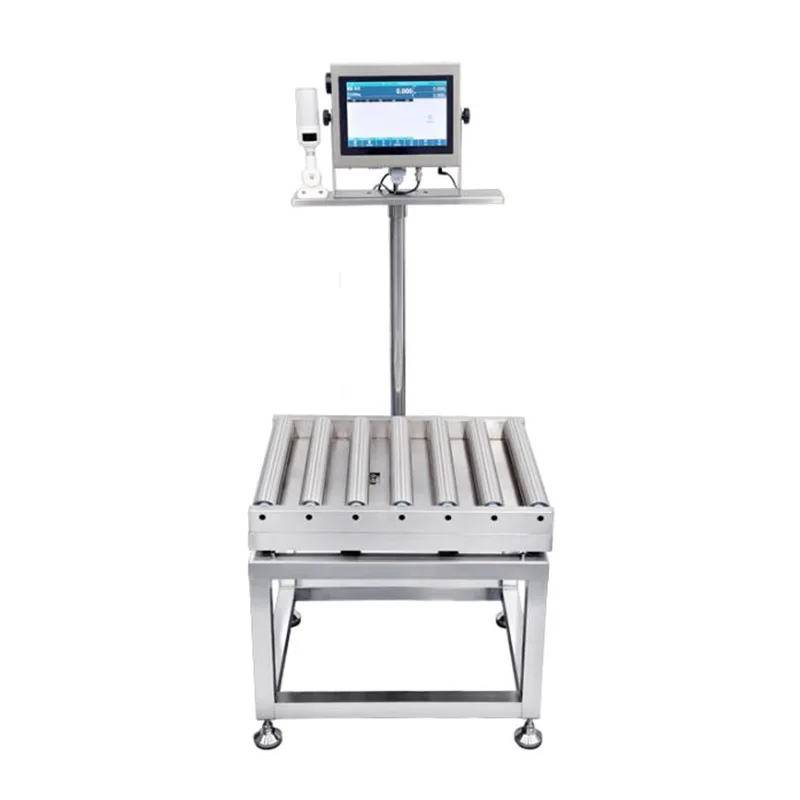

Las básculas transportadoras de rodillos inteligentes no eléctricas totalmente de acero inoxidable son una plataforma de pesaje estática fabricada por Jiangsu Jutian Weighing Equipment Co., Ltd. Está diseñada para estaciones de trabajo donde las mercancías deben pesarse durante la transferencia manual o por gravedad, como muelles de recepción, puntos de inspección previa al envío, estaciones de materiales de líneas de producción y zonas de inventario de almacenes. El equipo combina una plataforma de rodillos de acero inoxidable 304, un conjunto de celda de carga estructuralmente integrado y un indicador de pesaje digital en una sola unidad.

La mercancía se coloca sobre la superficie de los rodillos manualmente o mediante una sección transportadora adyacente. Los rodillos permiten colocar o mover el artículo a través de la plataforma de pesaje sin levantarlo. Las celdas de carga miden el peso estático una vez que el artículo está en reposo y el indicador muestra, registra o transmite la lectura. No se utiliza ningún motor externo para el mecanismo de rodillo, lo que elimina la necesidad de correas de transmisión, controladores de motor y componentes eléctricos asociados en la estación de pesaje.

Especificaciones técnicas (configurables)

Notas de configuración:La capacidad de pesaje, las dimensiones de la plataforma, el diámetro de los rodillos y el espaciado de los rodillos se especifican durante el pedido para que coincidan con el rango de tamaño del producto y el flujo de trabajo previstos. El valor de división coincide con la capacidad seleccionada para proporcionar una resolución de medición adecuada para la aplicación.

Jiangsu Jutian Weighing Equipment Co., Ltd. opera bajo una gestión de calidad certificada ISO9001, con certificación CE para sus productos. La empresa posee 68 patentes nacionales y 20 derechos de autor de software desarrollados a través de su Centro de I+D 919. La producción se lleva a cabo en dos instalaciones de fabricación con procedimientos de control de calidad estandarizados que cubren la inspección de materiales, soldadura y ensamblaje, calibración de celdas de carga y pruebas funcionales finales.

Selección de materiales y diseño estructural

Los conjuntos de bastidor y rodillos de las básculas transportadoras de rodillos inteligentes no eléctricas totalmente de acero inoxidable están construidos con acero inoxidable 304. Esta selección de materiales aborda varios requisitos operativos comunes en entornos de pesaje industrial. El acero inoxidable 304 proporciona una resistencia inherente a la corrosión, lo que hace que el equipo sea adecuado para instalaciones donde las incrustaciones pueden estar expuestas a la humedad, agentes de limpieza o atmósferas ligeramente corrosivas, como plantas de procesamiento de alimentos, áreas de producción farmacéutica, almacenes de productos químicos e instalaciones de almacenamiento en frío.

El diseño estructural completamente cerrado evita el ingreso de polvo, desechos y líquidos al compartimiento de la celda de carga. Las células de carga están situadas debajo de la plataforma de rodillos en una configuración protegida mecánicamente. Las uniones soldadas en el marco son continuas y lisas para eliminar las grietas donde se podrían acumular contaminantes, lo que cumple con los requisitos de higiene en industrias reguladas.

La plataforma de rodillos está diseñada para soportar mercancías de diferente rigidez de base. El diámetro y el espaciado de los rodillos se pueden configurar para adaptarse al espacio mínimo del paquete o paleta en la aplicación. Para productos con bases desiguales o empaques flexibles, un espaciamiento más estrecho entre los rodillos proporciona un soporte más uniforme y reduce la variación de medición causada por la distribución de la carga.

Operación alimentada por gravedad y diseño de bajo mantenimiento

El mecanismo de rodillo no motorizado depende de la gravedad o la fuerza manual para mover los productos a través de la plataforma de pesaje. Cuando la plataforma de rodillos se instala con una ligera inclinación o cuando los productos se empujan manualmente, los rodillos giran libremente sobre cojinetes sellados, lo que permite que los artículos se deslicen hasta su posición para pesarlos y salir después de medirlos. Este diseño elimina la necesidad de motores de accionamiento, correas, cadenas o controladores de motor en la estación de pesaje.

La ausencia de componentes de accionamiento motorizados reduce varias consideraciones operativas. El consumo de energía en la estación de pesaje se limita al indicador digital. El mantenimiento de rutina se limita a la inspección periódica de los rodamientos de rodillos, la limpieza de la plataforma y la verificación de la calibración. No hay correas de transmisión que tensar o reemplazar, ni escobillas del motor que desgastarse, ni componentes eléctricos en el conjunto de rodillos para proteger contra el lavado o la exposición al polvo.

Funciones del indicador y comunicación

El indicador de pantalla táctil a color proporciona funciones de pesaje estándar que incluyen puesta a cero, tara, conversión de unidades (kg/g/lb) y acumulación de peso. La función de alarma incorporada admite límites de peso superior e inferior configurables, con alertas visuales y audibles que se activan cuando un peso medido cae fuera del rango aceptable. Este modo de control de peso permite que la báscula sirva como estación de control de calidad manual sin equipo adicional.

La capacidad de almacenamiento de datos de 10 000 o más registros admite la trazabilidad de lotes y la conciliación de inventario. Los registros almacenados se pueden exportar mediante USB en formato CSV para su análisis o documentación. Las interfaces de comunicación opcionales (RS232, Wi-Fi, Ethernet) permiten la transmisión de datos en tiempo real a una PC, PLC o sistema host conectado. La configuración del protocolo se maneja durante la configuración del sistema para que coincida con la plataforma receptora.

Ubicaciones típicas de implementación

Preguntas frecuentes (Preguntas frecuentes)

¿Por qué elegir acero inoxidable 304 en lugar de acero al carbono para el marco de la báscula?
El acero inoxidable 304 proporciona resistencia a la corrosión sin necesidad de pintura o revestimiento que pueda desprenderse o degradarse con el tiempo. En entornos de procesamiento de alimentos, productos farmacéuticos, químicos o de alta humedad, el acero al carbono con acabado pintado puede oxidarse en los rayones o puntos de soldadura. El acero inoxidable 304 es compatible con los procedimientos estándar de limpieza y desinfección utilizados en industrias reguladas.

¿Cómo funciona el mecanismo de rodillo sin motor?
Los rodillos están montados sobre cojinetes sellados y giran libremente. Las mercancías se mueven a través de la plataforma empujándolas manualmente o instalando la báscula con una ligera inclinación para que la gravedad avance las mercancías. Este diseño es adecuado para estaciones de trabajo manuales, el final de una línea transportadora motorizada donde el impulso lleva los artículos a la báscula o puntos de inspección auxiliares donde no se requiere transporte motorizado.

¿Cómo se ve afectada la precisión al pesar artículos que no son rígidamente planos?
Los artículos con bases irregulares o flexibles deben apoyarse sobre varios rodillos. El espacio entre los rodillos se puede reducir durante la configuración para proporcionar un soporte más uniforme. Para productos como supersacos, tambores o cargas paletizadas con bases rígidas, el espaciado estándar entre rodillos suele ser suficiente. El conjunto de celda de carga está diseñado para sumar la carga total independientemente de su distribución en la plataforma.

¿Se puede integrar la báscula con un sistema de gestión de almacenes existente?
Sí. Las interfaces de comunicación opcionales, incluidas RS232, USB, Wi-Fi y Ethernet, admiten la salida de datos a los sistemas conectados. Los datos de peso, las marcas de tiempo y los registros de transacciones se pueden transmitir en tiempo real o exportar por lotes. El formato de datos específico y el protocolo de comunicación se configuran durante la instalación para que coincidan con los requisitos del sistema host.

¿Qué mantenimiento se requiere para el sistema de rodillos no motorizados?
Las principales tareas de mantenimiento son la inspección periódica de los rodamientos de rodillos para comprobar su libre rotación, la limpieza de la superficie del rodillo y la plataforma de la báscula y la verificación de la calibración con pesas de prueba certificadas. El diseño de rodamiento sellado no requiere lubricación regular en condiciones normales de funcionamiento. La superficie de acero inoxidable se puede limpiar con productos de limpieza industriales estándar compatibles con el acero inoxidable.
