Balanzas clasificadoras automáticas

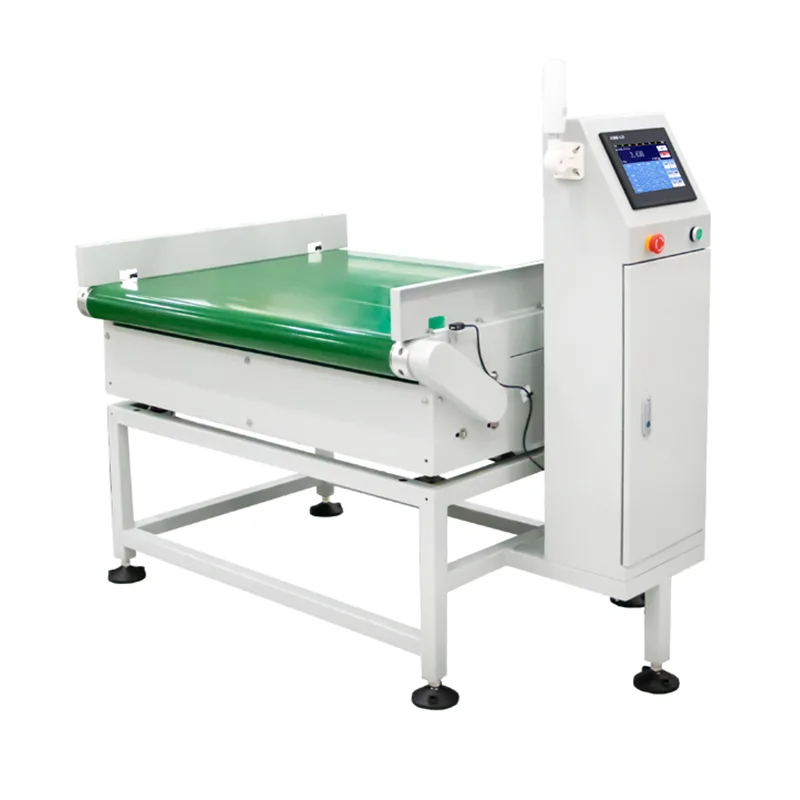

La báscula de clasificación automática de la serie JDW es un sistema de desviación y control de peso en línea fabricado por Jiangsu Jutian Weighing Equipment Co., Ltd. Está diseñada para pesar productos en movimiento, comparar cada lectura de peso con límites preestablecidos y dirigir mecánicamente los artículos a carriles separados o zonas de recolección según el resultado. El equipo combina pesaje dinámico, lógica de pasa/falla y actuación de clasificación física dentro de una única sección transportadora integrada.

El sistema se implementa en líneas de producción donde los productos deben clasificarse por peso después del llenado, ensamblaje o empaque; por ejemplo, separando cajas de cartón con bajo peso, aceptables y con sobrepeso en distintos transportadores de salida. Todos los datos de peso, marcas de tiempo y resultados de clasificación se registran para la trazabilidad y la documentación de calidad posterior.

Especificaciones técnicas

Consideraciones de precisión:La precisión de la detección y el rendimiento de la clasificación dependen del peso, las dimensiones, la velocidad del transportador y la estabilidad ambiental del producto. Los rangos de precisión indicados se basan en pruebas controladas en fábrica con muestras representativas. La puesta en servicio in situ establece el rendimiento real en condiciones de producción.

Jiangsu Jutian Weighing Equipment Co., Ltd. opera bajo una gestión de calidad certificada ISO9001. La empresa posee 68 patentes nacionales y 20 derechos de autor de software, y el desarrollo de productos está dirigido por el Centro de I+D 919 y la fabricación se lleva a cabo en dos instalaciones de producción. La serie JDW tiene certificación CE.

Mecanismo de clasificación y diseño mecánico.

La acción de clasificación se realiza en una estación desviadora dedicada situada aguas abajo de la zona de pesaje. El controlador determina la clasificación del producto en tiempo real en función del peso capturado en relación con los límites superior/inferior preestablecidos. La configuración estándar utiliza un transportador desviador motorizado izquierda/derecha que guía los productos aceptables a un carril y los productos no conformes a otro. Para aplicaciones que involucran paquetes flexibles livianos, se pueden especificar actuadores neumáticos de chorro de aire o de brazo de empuje. La sincronización del desviador está sincronizada con el seguimiento de la posición del producto para garantizar una separación confiable sin detener la línea.

El marco del transportador está construido con acero inoxidable 304, seleccionado por su compatibilidad con entornos de lavado y resistencia a la corrosión. La sección de pesaje está aislada mecánicamente de las secciones de accionamiento y desviador para minimizar la transmisión de vibraciones. Los rieles guía y los sensores de producto están ubicados para adaptarse al rango de tamaño del producto especificado durante la configuración del sistema.

Configuración del sistema e integración de la línea de producción

Los parámetros del producto se administran a través de la interfaz de pantalla táctil, donde los operadores pueden crear, almacenar y recuperar configuraciones para múltiples SKU. Cada ajuste preestablecido incluye peso objetivo, límites de tolerancia, velocidad del transportador y acción de clasificación. El cambio entre productos se realiza seleccionando el preset almacenado sin ajuste mecánico.

Las interfaces de comunicación (Ethernet, RS232, RS485) permiten que la báscula intercambie datos con sistemas MES, ERP o SCADA. Los registros de peso, las marcas de tiempo y los resultados de clasificación se pueden transmitir en tiempo real o exportar por lotes a través de USB. Para líneas con monitoreo de producción centralizado, el sistema admite protocolos industriales estándar configurables durante la puesta en servicio.

Calibración y mantenimiento de rutina

La calibración se realiza utilizando pesas de prueba certificadas mediante un procedimiento guiado en la pantalla táctil. Se admiten modos de calibración de punto único y multipunto. La tensión de la correa, la alineación del transportador y el punto cero del sensor se deben verificar periódicamente como parte del mantenimiento de rutina. La construcción modular permite acceder y reemplazar componentes individuales (correa, actuador desviador, sensores) sin desmontar todo el marco.

Escenarios de aplicación típicos

Preguntas frecuentes (Preguntas frecuentes)

¿Cómo se selecciona el mecanismo de clasificación para diferentes tipos de productos?
La selección depende del peso del producto, el material de embalaje, la estabilidad de la forma y la velocidad de la línea. Los cartones y botellas rígidos se adaptan bien a los transportadores desviadores motorizados. Las bolsas flexibles y livianas pueden requerir chorro de aire neumático o actuadores de brazo de empuje para evitar daños mecánicos. El mecanismo apropiado se confirma durante la fase de revisión de ingeniería según las muestras del producto y los requisitos de diseño.

¿Puede el sistema clasificar productos en más de dos categorías?
La configuración JDW estándar admite clasificación bidireccional (por ejemplo, aceptar/rechazar). La clasificación multigrado, como bajo peso, estándar y sobrepeso en tres carriles separados, se puede configurar con estaciones desviadoras adicionales. Esto requiere secciones de transportador ampliadas y se especifica en la etapa de definición del proyecto.

¿Cómo se gestionan los parámetros del producto cuando se ejecutan varios SKU?
El controlador de pantalla táctil almacena ajustes preestablecidos del producto con nombre, peso objetivo, límites de tolerancia y acción de clasificación. Los operadores seleccionan el SKU activo de la lista almacenada y todas las configuraciones se cargan automáticamente. Una función de búsqueda permite una recuperación rápida por nombre de producto. Los ajustes preestablecidos se pueden exportar e importar a través de USB para realizar copias de seguridad o duplicarlos en varias máquinas.

¿Qué protocolos de comunicación se admiten para la integración con los sistemas de fábrica?
Las interfaces estándar incluyen RS232, RS485 y Ethernet. La adaptación del protocolo para Modbus TCP/RTU, comunicación de socket TCP/IP o escritura directa de base de datos se maneja durante la configuración del sistema. Los requisitos del protocolo específico se revisan con el equipo de automatización del cliente durante el proceso de pedido.

¿Cómo se valida el sistema después de la instalación?
La puesta en marcha incluye calibración estática con pesas certificadas, pruebas dinámicas con muestras de productos reales a velocidad de producción y verificación del tiempo y la precisión de la clasificación. Se puede proporcionar un informe de puesta en servicio documentado. El cliente puede realizar una verificación continua del rendimiento utilizando muestras de referencia retenidas y comprobaciones de calibración periódicas.
