Báscula de plataforma electrónica con función de impresión de etiquetas incorporada

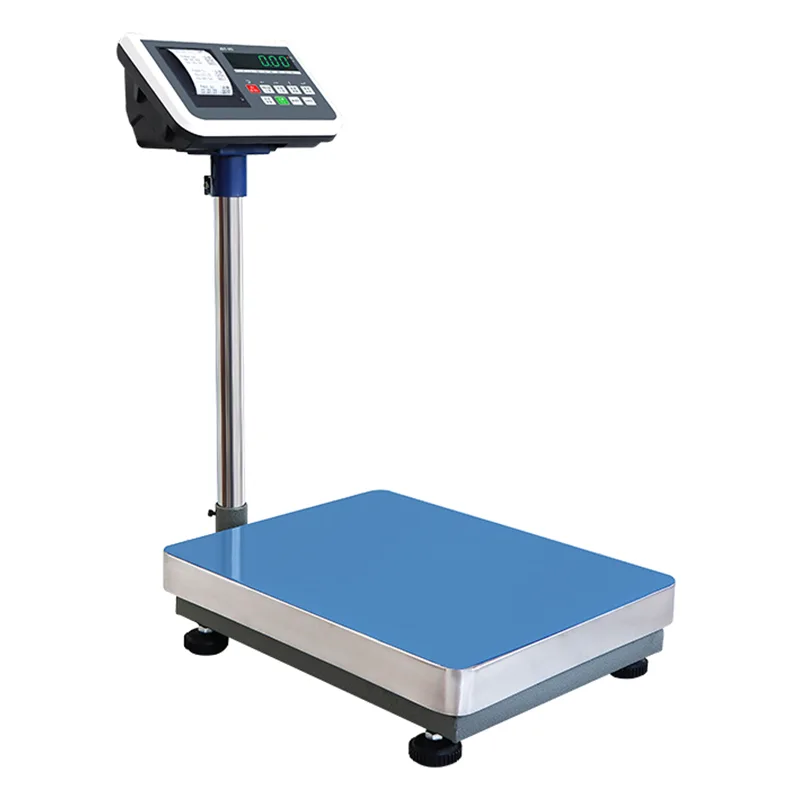

La báscula de plataforma electrónica con función de impresión de etiquetas incorporada (Serie JDT-JT-H8) es una estación de trabajo estacionaria de pesaje e impresión fabricada por Jiangsu Jutian Weighing Equipment Co., Ltd. Combina una plataforma rígida de acero soldado, células de carga extensímetro, un indicador digital LED y una impresora térmica integrada en una sola unidad. El equipo está diseñado para estaciones de trabajo donde se pesan artículos y se debe generar inmediatamente un registro impreso, como un ticket de peso, una etiqueta de envío o un recibo de inspección, en el punto de medición.

A diferencia de las controladoras de peso que operan en líneas de producción en movimiento, la báscula de plataforma de la serie H8 mide el peso estático después de que el artículo se coloca en el plato y la lectura se estabiliza. La impresión la activa manualmente el operador o automáticamente tras la estabilización del peso, según el modo configurado. El equipo es adecuado para muelles de recepción, bahías de envío, puntos de control del piso de producción y estaciones de muestreo de calidad.

Especificaciones del modelo

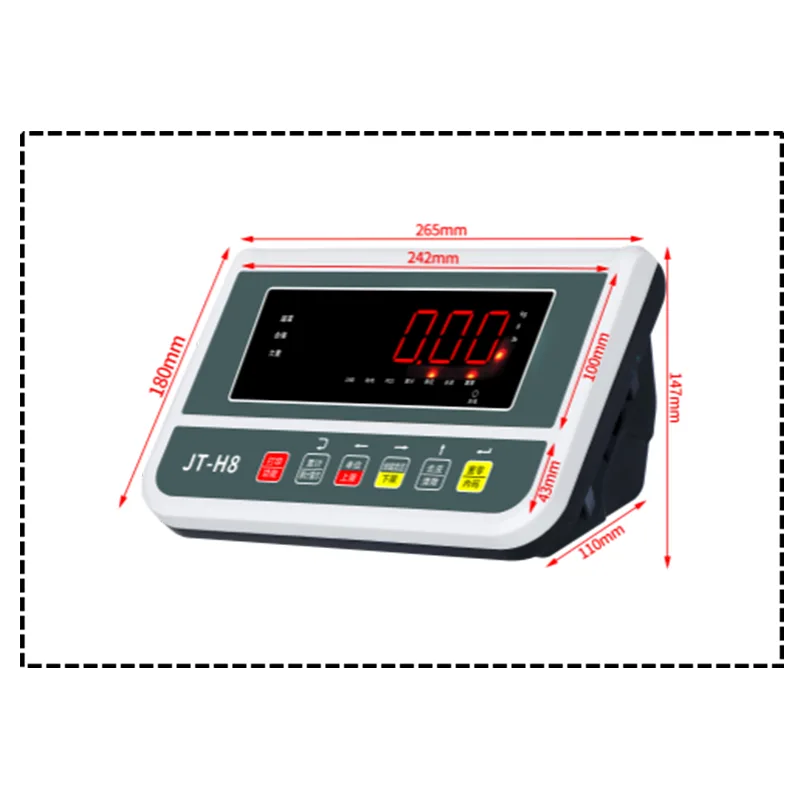

Especificaciones comunes:Pantalla: Pantalla de tubo digital LED de 32 mm de altura; Unidades: kg / g / lb (conmutable libremente); Carcasa del indicador: carcasa de plástico ABS con 6 teclas mecánicas; Fuente de alimentación: CA 220 V con batería recargable incorporada de 6 V 4 A (doble uso CA/CC); Funciones básicas: puesta a cero, tara, peso bruto/neto, acumulación, alarma incorporada, memoria de peso, modo de ahorro de energía; Comunicación opcional: RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi, 4G IoT, almacenamiento USB, salida de relé, salida de E/S de 5 V, salida analógica de 4-20 mA; Accesorios opcionales: luz de alarma tricolor, impresora externa, pantalla grande, escáner de código de barras. Las dimensiones y materiales de la plataforma son configurables.

Jiangsu Jutian Weighing Equipment Co., Ltd. se ha especializado en instrumentación de pesaje durante más de 20 años y cuenta con la certificación de gestión de calidad ISO9001 y la certificación de producto CE. El Centro de I+D 919 de la empresa ha desarrollado 68 patentes nacionales y 20 derechos de autor de software. La fabricación se lleva a cabo en dos instalaciones con procedimientos estandarizados que cubren la soldadura de estructuras de acero, la calibración de celdas de carga y las pruebas funcionales finales. Se admiten tamaños de plataforma, materiales de estructura y configuraciones de software no estándar.

Construcción de plataformas e integración de células de carga

El marco de la plataforma de pesaje está fabricado con secciones de acero al carbono, ensambladas mediante soldadura continua en todas las juntas estructurales. Después de la soldadura, el marco se somete a una preparación de la superficie y un acabado de pintura de esmalte horneado para protección contra la corrosión en entornos industriales interiores. El platillo de pesaje está fabricado en acero inoxidable, lo que proporciona una superficie duradera y fácil de limpiar en contacto directo con los artículos pesados.

Para instalaciones con requisitos ambientales específicos, se pueden especificar materiales de marco alternativos al momento de realizar el pedido. La construcción completa del marco de acero inoxidable 304 está disponible para entornos de lavado, áreas de procesamiento de alimentos o lugares con alta exposición a la humedad. Para aplicaciones de procesamiento químico o atmósfera marina, se puede especificar acero inoxidable 316 para mejorar la resistencia a la corrosión por picaduras y grietas.

Las celdas de carga son del tipo extensómetro y están configuradas en una disposición multipunto debajo de la plataforma para proporcionar lecturas de peso estables independientemente de la posición de la carga dentro del área de la plataforma. La capacidad de la celda de carga se adapta a la capacidad nominal de la plataforma con un margen de diseño apropiado para adaptarse a las breves condiciones de sobrecarga que se encuentran en el uso industrial. Los cables de señal de la celda de carga se encaminan a través de conductos sellados hasta la carcasa del indicador.

Diseño de fuente de alimentación y funcionamiento en modo dual

La báscula funciona con alimentación de CA (220 V) en condiciones normales, con una batería recargable incorporada de 6 V 4 A que proporciona respaldo y capacidad de funcionamiento inalámbrico. La arquitectura de doble potencia cumple varias funciones prácticas en entornos industriales. La batería se carga automáticamente cuando la báscula está conectada a la alimentación de CA y proporciona tiempo operativo suficiente para un turno de trabajo completo bajo patrones de uso típicos.

El funcionamiento inalámbrico permite colocar la báscula en lugares donde no se puede acceder inmediatamente a los tomacorrientes, como estaciones de inspección temporales, áreas de muelles de carga o puntos de recepción al aire libre bajo refugio. La batería también mantiene el funcionamiento durante breves interrupciones de energía, evitando la pérdida de datos durante las transacciones de pesaje. Un indicador de batería baja en la pantalla LED alerta al operador cuando es necesario recargar. El modo de ahorro de energía reduce el brillo de la pantalla y la actividad del procesador durante los períodos de inactividad para extender la duración de la batería.

Flujo de trabajo de impresión y modos operativos

La impresora térmica incorporada acepta rollos de papel térmico estándar o etiquetas adhesivas. El operador inicia la impresión a través de una tecla dedicada en el teclado de membrana del indicador o se configura para que se active automáticamente cuando se obtiene una lectura de peso estable y el peso excede un umbral mínimo. El contenido impreso es configurable y puede incluir el valor del peso (neto o bruto), unidad de medida, fecha y hora, número de ticket secuencial y texto de encabezado definido por el usuario.

El indicador proporciona funciones de pesaje principales que incluyen reinicio a cero, tara manual y preestablecida, cambio de visualización de peso bruto/neto y acumulación de peso para procesamiento por lotes de varios artículos. La función de alarma incorporada admite configuraciones de límite de peso superior e inferior con alerta audible cuando el peso medido cae fuera del rango aceptable. La memoria de peso retiene el último peso y los totales acumulados durante los ciclos de encendido.

Ubicaciones típicas de implementación

Preguntas frecuentes (Preguntas frecuentes)

¿Cuál es la diferencia entre la construcción de plataformas de acero al carbono y de acero inoxidable?
El acero al carbono con acabado de esmalte horneado proporciona resistencia estructural para entornos industriales interiores estándar. El acabado de pintura protege contra la corrosión atmosférica, pero puede dañarse por impactos o productos químicos agresivos. El acero inoxidable 304 proporciona una resistencia inherente a la corrosión en todo el espesor del material y se recomienda para entornos de procesamiento de alimentos, farmacéuticos, químicos o húmedos. El acero inoxidable 316 ofrece resistencia adicional a los cloruros y es adecuado para atmósferas marinas o de procesamiento químico.

¿Cuánto dura la batería durante el funcionamiento inalámbrico?
El tiempo de ejecución de la batería depende de la frecuencia de uso, el brillo de la pantalla y si la impresora se usa continuamente. Bajo un uso intermitente típico con impresión moderada, la batería soporta un turno de trabajo completo. La impresión continua de lotes grandes reducirá el tiempo de ejecución. El indicador de batería baja proporciona una advertencia previa antes del apagado automático. La recarga completa con alimentación de CA requiere varias horas.

¿Se puede activar automáticamente la función de impresión cuando se coloca un artículo en la báscula?
La báscula se puede configurar para imprimir automáticamente cuando la lectura de peso se estabilice y exceda un umbral mínimo preestablecido. Este modo de impresión automática es adecuado para pesajes repetitivos de artículos similares donde no se requiere presionar una tecla manualmente. Para aplicaciones que requieren verificación del operador antes de imprimir, también está disponible el modo de activación manual.

¿Qué interfaces de comunicación están disponibles para conectar la báscula a una computadora o red?
Las interfaces opcionales incluyen RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi y 4G IoT. Estos admiten la transmisión de datos de peso a una PC, PLC o sistema host conectado. El formato de datos específico y el protocolo de transmisión están configurados para coincidir con el sistema receptor. El almacenamiento USB permite la exportación por lotes de registros de peso para análisis fuera de línea.

¿Cómo se calibra la báscula después de la instalación o reubicación?
La calibración se realiza utilizando pesas de prueba certificadas apropiadas para la capacidad de la plataforma. Se accede al procedimiento, de punto único o multipunto, a través del teclado indicador siguiendo el menú de calibración en el manual del usuario. Para capacidades de varios cientos de kilogramos, se recomiendan múltiples puntos de calibración en todo el rango para verificar la linealidad. Se recomienda la verificación de la calibración a intervalos regulares como parte del sistema de calidad de la instalación.
