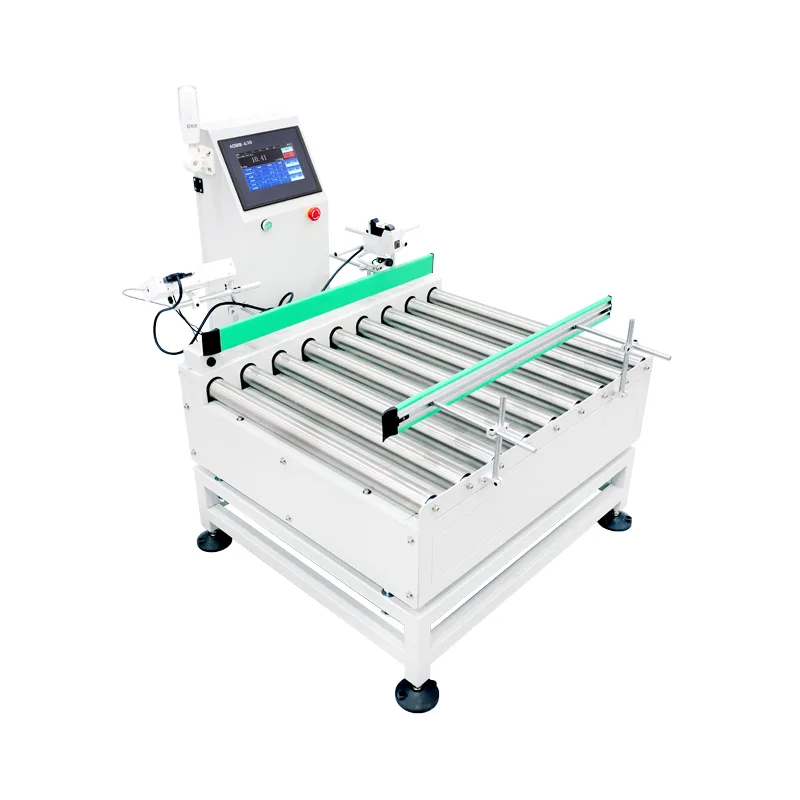

Báscula de codificación de rodillos motorizada

La báscula de codificación de rodillos motorizados (modelo JDT-GT-A30) es un sistema de marcado y control de peso dinámico producido por Jiangsu Jutian Weighing Equipment Co., Ltd. Combina transporte de rodillos motorizados, pesaje en movimiento, codificación automática y registro de datos en tiempo real dentro de una sola unidad integrada. El equipo está diseñado para líneas de producción automatizadas donde se requiere verificación del peso en línea y trazabilidad del producto como parte del flujo de trabajo de control de calidad.

La implementación típica ocurre en los puntos de inspección al final de la línea, donde los productos que salen de una estación de llenado o empaque deben pesarse, marcarse con datos de lote o peso y registrarse en el sistema de registro digital de la fábrica antes de paletizarse o enviarse. El sistema de rodillos motorizados se sincroniza con la velocidad del transportador ascendente, eliminando la necesidad de transferir manualmente el producto entre las operaciones de pesaje y codificación.

Parámetros técnicos básicos

Nota sobre la precisión:La precisión de la detección depende del peso, las dimensiones, la estabilidad del transporte y las condiciones ambientales del producto medido. Las cifras de precisión indicadas se pueden lograr en condiciones controladas de calibración de fábrica con muestras de productos representativas. El rendimiento real in situ se verifica durante la puesta en servicio.

Jiangsu Jutian Weighing Equipment Co., Ltd. cuenta con la certificación ISO9001. La báscula codificadora de rodillos motorizados tiene certificación CE. La empresa posee 68 patentes nacionales y 20 derechos de autor de software, con investigación y desarrollo dedicados en el centro de investigación y desarrollo 919 y fabricación en dos instalaciones de producción en Kunshan y Zhejiang.

Proceso de desarrollo y producción

1. Análisis de requisitos y revisión de ingeniería:Para configuraciones estándar, los parámetros técnicos anteriores se aplican directamente. Para la personalización no estándar, nuestro equipo de ingeniería evalúa las dimensiones del producto, el rendimiento requerido, las especificaciones de la interfaz de codificación y los puntos de integración de la línea existente antes de confirmar el diseño final del equipo.

2. Montaje mecánico:Los marcos de los rodillos están fabricados en acero al carbono con tratamiento superficial o acero inoxidable 304 para entornos propensos a la corrosión. Los motores de accionamiento se dimensionan según la capacidad de carga y la velocidad del transportador especificadas. Las células de carga se instalan debajo de la sección de pesaje con aislamiento mecánico del accionamiento del transportador para evitar interferencias por vibración.

3. Integración eléctrica y configuración de software:El controlador de pantalla táctil de la serie 919 está programado con los parámetros de pesaje, protocolos de comunicación y controladores de interfaz de codificación necesarios. Las conexiones de la impresora o del codificador de inyección de tinta se configuran y prueban para la sincronización de datos.

4. Calibración y pruebas dinámicas:Cada unidad se somete a una calibración estática con pesas certificadas, seguida de pruebas dinámicas utilizando muestras de productos representativas a la velocidad especificada del transportador. La lógica de alarma fuera de tolerancia y la secuencia de parada/arranque del transportador se verifican en múltiples ciclos.

5. Verificación de envejecimiento y estabilidad:El sistema completo funciona continuamente durante un mínimo de 48 horas para confirmar la estabilidad electrónica, la alineación mecánica y la confiabilidad del software en condiciones de operación sostenida.

6. Inspección previa al envío:Antes del embalaje y envío, se completa una lista de verificación documentada que cubre la precisión del pesaje, la funcionalidad de codificación, los bloqueos de seguridad y el cumplimiento eléctrico.

Flujo de trabajo operativo

Los productos ingresan a la sección de pesaje a través de rodillos motorizados sincronizados con el transportador aguas arriba. La celda de carga captura datos de peso en movimiento; el controlador compara el valor medido con los límites superior e inferior preestablecidos. Los productos dentro del rango aceptable pasan a la estación de codificación, donde se aplica el código de lote, el valor de peso o la marca de tiempo. Los productos fuera de la tolerancia activan una parada del transportador o una señal de alarma según el modo de operación configurado. Todos los registros de pesaje y codificación se almacenan localmente y se pueden transmitir a un sistema host a través de la interfaz de comunicación configurada.

La exportación de datos admite el formato CSV para análisis de hojas de cálculo e inserción directa de bases de datos mediante API o adaptación de protocolo. El controlador puede almacenar múltiples ajustes preestablecidos de productos, lo que permite un cambio rápido entre diferentes SKU sin recalibración.

Cuándo seleccionar una báscula codificadora de rodillos motorizada

Líneas automatizadas con flujo continuo:A diferencia de las estaciones de control de peso manuales o no eléctricas, los rodillos motorizados mantienen el impulso del producto y el ritmo de la línea, lo que hace que este equipo sea adecuado para líneas de producción donde se requiere consistencia en el rendimiento y el pesaje manual crearía un cuello de botella.

Requisitos de trazabilidad en línea:En industrias como la alimentaria, la farmacéutica o la de componentes automotrices, los requisitos normativos o de los clientes a menudo exigen que cada producto o lote lleve un registro de peso verificable vinculado a la fecha de producción, el turno o el número de línea. Este equipo integra pesaje y codificación en un único paso trazable.

Integración con sistemas digitales de fábrica:Las interfaces de comunicación admiten el intercambio de datos con plataformas MES y ERP, lo que permite que los datos de peso fluyan hacia paneles de control de calidad, informes de producción o flujos de trabajo de liberación de lotes sin transcripción manual.

Escenarios de aplicación verificados

Preguntas frecuentes (Preguntas frecuentes)

¿Cómo se integra la función de codificación con el sistema de pesaje?
El controlador de pantalla táctil transmite el valor de peso capturado, la marca de tiempo y la información del lote preestablecido al dispositivo de codificación conectado (impresora de inyección de tinta, impresora de transferencia térmica o aplicador de etiquetas) a través de una interfaz de comunicación configurada. La señal de activación de codificación se sincroniza con el sensor de posición del transportador para garantizar una colocación precisa en el producto.

¿Puede el equipo manejar productos de diferentes tamaños en la misma línea?
El ancho del rodillo y la velocidad del transportador están diseñados para el producto más grande del rango especificado. Para líneas que procesan múltiples tamaños de productos, las configuraciones de cambio preestablecidas se pueden almacenar en el controlador, lo que permite a los operadores cambiar entre configuraciones de productos sin ajuste mecánico. Los carriles guía específicos del producto están disponibles como accesorios opcionales.

¿Qué determina la precisión del pesaje de un sistema de rodillos motorizados?
La precisión está influenciada por el peso, el tamaño del producto, la velocidad durante el pesaje, la vibración del equipo adyacente y las condiciones ambientales como el flujo de aire. Las especificaciones de precisión proporcionadas se basan en pruebas controladas con productos representativos. La verificación in situ durante la puesta en servicio establece el rendimiento real en condiciones reales de producción.

¿Qué protocolos de comunicación son compatibles con la integración MES/ERP?
Las configuraciones estándar incluyen RS232, RS485 y Ethernet. La adaptación del protocolo para sistemas MES o ERP específicos se maneja durante la fase de revisión de ingeniería. Los formatos de integración comunes incluyen Modbus TCP/RTU, comunicación de socket TCP/IP y escritura directa de bases de datos a través de la interfaz de software proporcionada.

¿Cómo se brinda soporte posventa para equipos personalizados?
Con cada unidad se entrega documentación técnica que incluye diagramas de cableado, guías de configuración de parámetros y especificaciones de protocolo de comunicación. El soporte de diagnóstico remoto está disponible para problemas relacionados con el software. Para componentes mecánicos o eléctricos, se almacenan repuestos para configuraciones comunes y los procedimientos de reemplazo están documentados en el manual de mantenimiento.
