Controladora de peso de alta velocidad con pesaje dinámico

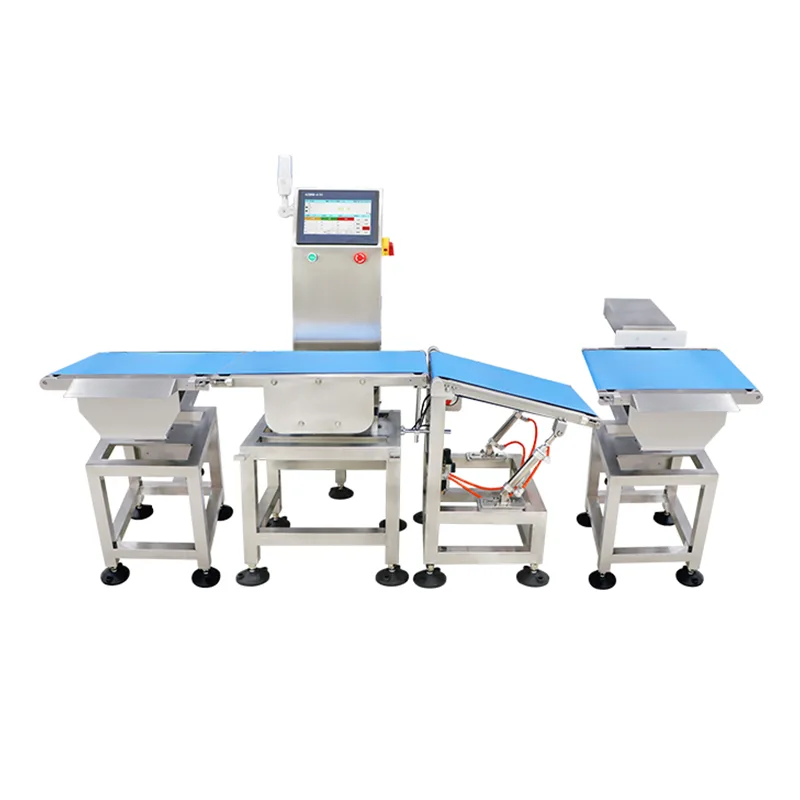

La controladora de peso de alta velocidad Dynamic Weigh (Serie JDS) es un sistema de pesaje en línea fabricado por Jiangsu Jutian Weighing Equipment Co., Ltd. Está diseñado para líneas de producción donde se requiere una verificación del 100% del peso del producto a la velocidad de la línea, sin interrumpir el flujo del producto. El equipo captura lecturas de peso mientras los productos están en movimiento en el transportador, compara cada lectura con límites preestablecidos y activa un mecanismo de clasificación para separar los artículos no conformes.

El pesaje dinámico se diferencia del pesaje estático en que la medición se realiza durante el movimiento del transportador. El sistema compensa la vibración mecánica y el movimiento del producto mediante una combinación de algoritmos de filtrado digital y células de carga aisladas mecánicamente. Por lo tanto, las especificaciones de precisión son interdependientes de la velocidad del transportador, las dimensiones y el peso del producto, una relación que se tiene en cuenta durante la configuración del sistema.

Especificaciones técnicas

Nota sobre la precisión:La precisión de la detección está influenciada por el peso del producto, las dimensiones, la velocidad del transportador y las condiciones ambientales. Los rangos de precisión indicados representan el rendimiento alcanzable mediante pruebas de fábrica controladas con muestras de productos representativas. La puesta en servicio in situ establece el rendimiento real en condiciones de producción.

La serie JDS se desarrolla en el Centro de I+D 919 de Jiangsu Jutian y se produce en dos instalaciones de fabricación bajo gestión de calidad certificada ISO9001. La empresa posee 68 patentes nacionales, incluidas varias relacionadas con algoritmos de pesaje dinámico y diseño de sistemas de control de peso de alta velocidad. Los productos tienen certificación CE.

Tecnología de pesaje dinámico

Procesamiento de sensores y señales:La serie JDS utiliza células de carga extensímetros configuradas en una sección de pesaje aislada mecánicamente. La cinta transportadora sobre la zona de pesaje está sostenida enteramente por el conjunto de células de carga, separada del motor de accionamiento y de los transportadores aguas arriba/aguas abajo por espacios o rodillos de transferencia. Este aislamiento mecánico reduce la transmisión de la vibración del motor a la señal de pesaje.

Filtrado digital y compensación de velocidad:Las lecturas de peso se toman con alta frecuencia durante el breve período en que cada producto pasa por la zona de pesaje. Los algoritmos de filtrado digital extraen un valor de peso estable de la señal dinámica, compensando la vibración residual y el movimiento de la correa. La capacidad de rendimiento del sistema está determinada por la longitud del producto, la velocidad del transportador y el tiempo mínimo requerido para que se estabilice la señal de pesaje.

Lógica de clasificación y gestión de parámetros del producto

El controlador con pantalla táctil almacena conjuntos de parámetros para múltiples productos, incluido el peso objetivo, los límites de tolerancia superior/inferior, la velocidad del transportador y el modo de clasificación. Cuando se selecciona un producto, todos los parámetros asociados se cargan automáticamente, lo que reduce el tiempo de cambio entre diferentes SKU. El sistema admite la clasificación basada en el peso en múltiples grados (por ejemplo, bajo peso, aceptable, sobrepeso) con acciones de clasificación configurables para cada grado.

Los mecanismos de clasificación se especifican durante la configuración del sistema según las características del producto y el diseño de la línea. Las opciones comunes incluyen brazos de empuje neumáticos para rechazo lateral, boquillas de chorro de aire para productos livianos y aletas de caída o compuertas desviadoras para integración con transportadores posteriores. El sensor de confirmación de rechazo verifica que los artículos no conformes se hayan eliminado con éxito antes de que llegue el siguiente producto.

Fiabilidad operativa en entornos industriales

El marco estructural está fabricado de acero inoxidable 304, seleccionado por su durabilidad y compatibilidad con entornos de lavado comunes en la producción de alimentos y productos farmacéuticos. El controlador de pantalla táctil y el gabinete eléctrico están sellados a IP65 o superior, según la configuración. Las conexiones de cableado y sensores se pasan a través de conductos sellados. El sistema está diseñado para funcionamiento continuo en varios turnos, con cojinetes y correas especificados para el ciclo de trabajo previsto.

La calibración se realiza a través de la interfaz de pantalla táctil mediante procedimientos guiados de un solo punto o de múltiples puntos con pesas de prueba certificadas. El mantenimiento de rutina, incluida la inspección de la correa, la verificación del punto cero del sensor y la verificación de la alineación del transportador, es accesible sin herramientas especializadas.

Escenarios de implementación típicos

Preguntas frecuentes (Preguntas frecuentes)

¿Cómo afecta la velocidad del transportador a la precisión del pesaje?
La precisión y la velocidad son interdependientes en el pesaje dinámico. Las velocidades más altas del transportador reducen el tiempo que cada producto pasa en la zona de pesaje, lo que puede aumentar la variación de las mediciones. Durante la configuración del sistema, el equipo de ingeniería especifica la precisión alcanzable con el rendimiento requerido en función del peso y las dimensiones del producto. Las cifras de precisión se verifican durante la puesta en servicio in situ con muestras de producción reales.

¿Qué mecanismos evitan que la vibración afecte las lecturas de peso?
Se utilizan dos enfoques de diseño: aislamiento mecánico y procesamiento de señales digitales. La sección de pesaje está separada mecánicamente del motor de accionamiento y de los transportadores adyacentes para minimizar la transmisión de vibraciones. En el lado de la señal, los algoritmos de filtrado digital procesan las muestras de peso de alta frecuencia para extraer un valor estable a pesar de la vibración ambiental residual.

¿Cómo maneja el sistema múltiples productos en la misma línea?
Los parámetros del producto, incluido el peso objetivo, los límites de tolerancia, la velocidad del transportador y la acción de clasificación, se almacenan como ajustes preestablecidos con nombre en el controlador. Los operadores seleccionan el producto activo en el menú de la pantalla táctil y todos los parámetros se cargan automáticamente. El cambio entre ajustes preestablecidos no requiere recalibración.

¿Qué funciones de trazabilidad de datos se incluyen?
Cada medición de peso recibe una marca de tiempo y se registra con el identificador del producto, el peso medido, el estado de tolerancia (aprobado/reprobado) y el resultado de la clasificación. Los datos se pueden exportar a través de USB en formato CSV o transmitirse a un sistema host a través de Ethernet o una conexión en serie. Los resúmenes estadísticos, incluido el recuento total, la tasa de aprobación y la distribución del peso, se pueden ver en la pantalla táctil en tiempo real.

¿Cómo se selecciona el mecanismo de clasificación para una aplicación específica?
La selección del mecanismo de clasificación depende del peso del producto, las dimensiones, el tipo de embalaje, la velocidad del transportador y el espacio disponible en la línea. Los brazos de empuje neumáticos se utilizan comúnmente para cajas y contenedores rígidos. Los sistemas de chorro de aire son adecuados para paquetes flexibles livianos. La etapa de revisión de ingeniería determina el mecanismo apropiado según las especificaciones del producto y el diseño de la línea del cliente.
