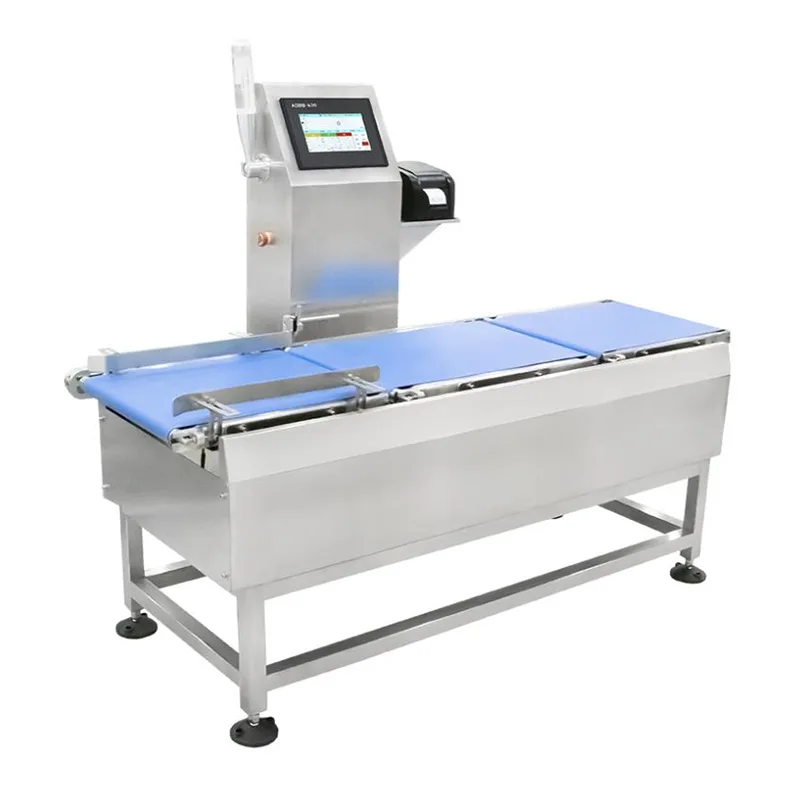

Controladora de peso inteligente de alta velocidad

La controladora de peso inteligente de alta velocidad es un sistema de pesaje en línea compacto desarrollado por Jiangsu Jutian Weighing Equipment Co., Ltd. para la inspección dinámica del peso de productos empaquetados pequeños y livianos. Está diseñado para funcionar con un alto rendimiento en líneas de producción donde los pesos de los productos individuales varían desde unos pocos gramos hasta varios kilogramos, y donde los elementos fuera de tolerancia deben identificarse y eliminarse sin interrumpir el ciclo de la línea.

El equipo captura lecturas de peso durante el tránsito del transportador, procesa cada medición a través de una cadena de filtrado digital y activa un mecanismo de rechazo neumático o mecánico para artículos no conformes. Todos los eventos de pesaje reciben una marca de tiempo y se registran para su trazabilidad.

Especificaciones técnicas

Notas de rendimiento:La precisión y el rendimiento están influenciados por las dimensiones del producto, el material de embalaje y la estabilidad de la línea. Las especificaciones anteriores se basan en pruebas controladas de fábrica con productos representativos. La puesta en marcha in situ valida el rendimiento real en condiciones de producción.

Jiangsu Jutian Weighing Equipment Co., Ltd. cuenta con la certificación ISO9001. El Centro de I+D 919 de la empresa ha desarrollado 68 patentes nacionales y 20 derechos de autor de software relacionados con instrumentación de pesaje, algoritmos dinámicos y sistemas de control de peso automatizados. Los productos cuentan con la certificación CE y se producen en dos instalaciones de fabricación.

Arquitectura del sistema y componentes clave

La controladora de peso consta de tres secciones integradas: transportador de entrada, zona de pesaje y salida con estación de rechazo. El transportador de alimentación espacia y acelera los productos a una velocidad estable antes de que ingresen a la zona de pesaje. El transportador de pesaje está montado sobre un conjunto de celda de carga extensímetro aislado mecánicamente de las secciones de accionamiento. Un sensor fotoeléctrico detecta la entrada de producto y desencadena la secuencia de captura de peso. Después del pesaje, los productos pasan a la salida, donde un empujador neumático desvía los artículos no conformes hacia un contenedor de rechazo o un transportador separado. La actuación del empujador se sincroniza utilizando la posición de seguimiento del producto para garantizar una expulsión precisa.

Las celdas de carga se seleccionan para el rango de peso objetivo y los requisitos de resolución. El controlador de pantalla táctil almacena parámetros específicos del producto (peso objetivo, límites superior/inferior, velocidad del transportador y retraso de rechazo) y muestra estadísticas de producción en tiempo real que incluyen tasa de aprobación, recuento de rechazos e histograma de distribución de peso.

Procesamiento y comunicación de datos en tiempo real

Las señales de peso se muestrean a alta frecuencia y se procesan mediante un algoritmo de filtrado digital que compensa la vibración mecánica y el ruido de la correa. El valor de peso procesado se compara con los límites de tolerancia almacenados. La decisión del sistema (apto/rechazo) y el peso medido se transmiten al controlador de salida para la ejecución de la clasificación.

Todos los registros de peso tienen una marca de tiempo y se pueden exportar mediante USB en formato CSV. Las interfaces de comunicación (Ethernet, RS232, RS485) admiten la integración de datos con plataformas MES, SCADA o ERP. El sistema se puede configurar para generar datos de forma continua, según demanda o después de cada ciclo de inspección según los requisitos del sistema host.

Calibración y mantenimiento de rutina

La calibración se realiza a través de la interfaz de pantalla táctil utilizando pesas de prueba certificadas. Se encuentran disponibles rutinas de calibración de un solo punto y de múltiples puntos. El procedimiento guiado minimiza los errores del operador y no requiere desmontaje.

Programa de mantenimiento de rutina:
A diario:Limpiar la plataforma de pesaje y la superficie de la cinta transportadora; Verifique las conexiones de los cables del sensor.
Semanalmente:Inspeccionar la tensión y alineación de la cinta transportadora; compruebe la presión del sistema neumático (0,6–0,8 MPa) y el funcionamiento del actuador.
Mensual:Realizar verificación de precisión con pesas certificadas; inspeccionar y lubricar los cojinetes del transportador.
Solución de problemas comunes:La desviación del peso puede indicar una sobrecarga del sensor o una celda de carga dañada; La falla de rechazo a menudo se relaciona con una caída de presión de aire o un empujador desalineado. Las piezas de repuesto para elementos de desgaste común (correas, filtros, sensores) se mantienen en inventario para su rápido reemplazo.

Productos típicos y escenarios de inspección

Preguntas frecuentes (Preguntas frecuentes)

¿Cuál es el peso mínimo del producto que el sistema puede inspeccionar de manera confiable?
El rango de pesaje indicado comienza a partir de 5 g. La inspección dinámica confiable de productos muy livianos depende de la forma del producto, el centro de gravedad y la velocidad del transportador. Los productos de menos de 5 g se pueden evaluar caso por caso durante la revisión de ingeniería.

¿Cómo garantiza el mecanismo de rechazo neumático una eliminación precisa sin dañar los productos adyacentes?
El tiempo de rechazo se basa en la velocidad del transportador y el seguimiento de la posición del producto desde el sensor fotoeléctrico. El controlador calcula el momento exacto en que el producto no conforme llega al empujador y activa el cilindro neumático para una carrera definida. El espacio entre productos debe ser suficiente para que el empujador se retraiga antes de que llegue el siguiente producto. El espacio mínimo se determina durante la configuración del sistema.

¿Cómo se mantiene la precisión a un alto rendimiento?
Los algoritmos de filtrado digital extraen un valor de peso estable de la corta ventana de medición disponible a alta velocidad. El aislamiento mecánico del transportador de pesaje reduce la transmisión de vibraciones. Para aplicaciones de muy alta velocidad, el equilibrio entre rendimiento y precisión se analiza durante la especificación del sistema, y ​​la precisión alcanzable se confirma mediante pruebas dinámicas con muestras de productos de los clientes.

¿Puede la controladora de peso manipular productos que no sean rígidamente planos en la parte inferior?
Los productos con bases desiguales o flexibles pueden presentar una mayor variación de peso durante el pesaje dinámico. Se pueden considerar materiales de correa personalizados, rieles guía o soportes específicos para productos para estabilizar los artículos durante el tránsito. Las muestras de productos generalmente se prueban durante la fase de ingeniería para determinar si se requieren accesorios adicionales.

¿Cuál es el procedimiento para cambiar entre diferentes productos?
Los parámetros del producto (peso objetivo, límites de tolerancia, velocidad del transportador y configuraciones de rechazo) se almacenan como ajustes preestablecidos con nombre en el controlador de pantalla táctil. El operador selecciona el producto deseado del menú y todos los parámetros se cargan automáticamente. No se requieren ajustes mecánicos para productos dentro del mismo tamaño y clase de peso. Se recomienda realizar una verificación de calibración con un peso de referencia después del cambio.
