Controladora de peso inteligente en línea

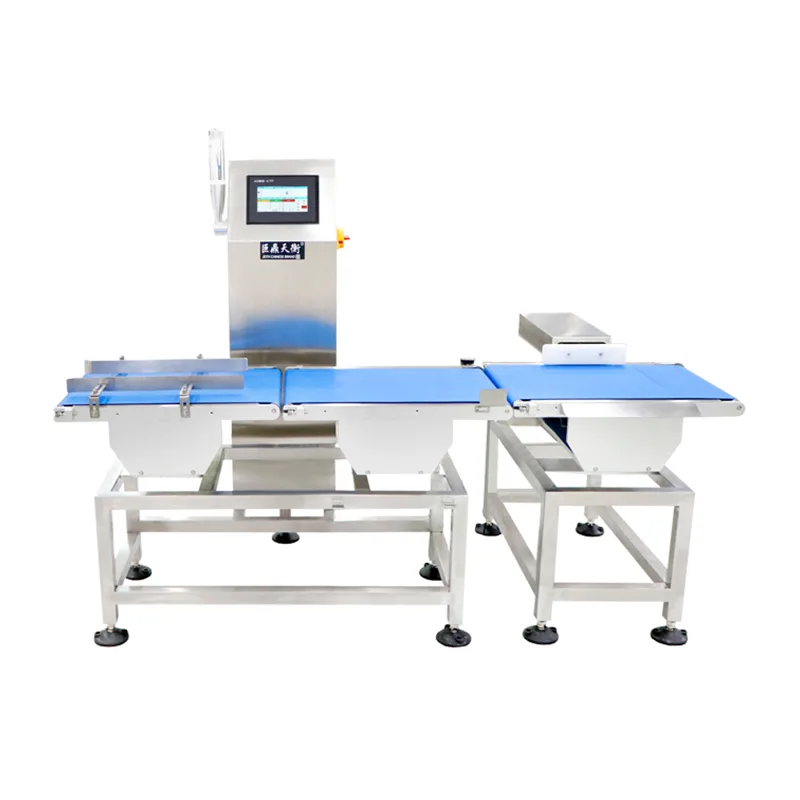

La controladora de peso inteligente en línea A30 es un sistema de control de peso con cinta de alta velocidad fabricado por Jiangsu Jutian Weighing Equipment Co., Ltd. Está construido sobre una plataforma de control Linux integrada y está diseñado para la inspección de peso continua y en movimiento en líneas de producción y embalaje. El sistema captura lecturas de peso a medida que los productos pasan sobre una sección transportadora integrada con celda de carga, compara cada lectura con los parámetros almacenados y activa una salida configurable basada en el resultado de aprobación/falla, todo sin alterar la velocidad de la línea existente o el espaciado de los productos.

El uso de un sistema operativo Linux integrado proporciona un entorno multitarea en tiempo real para el procesamiento de señales de peso, gestión de interfaz de usuario con pantalla táctil, registro de datos y comunicación. Esta arquitectura permite que el sistema maneje tareas de inspección de alta velocidad mientras mantiene la flexibilidad para adaptar protocolos de comunicación, formatos de datos e integraciones periféricas.

Arquitectura del sistema y cadena de procesamiento de señales

El controlador de peso inteligente en línea consta de cuatro secciones funcionales: transportador de entrada, transportador de pesaje, transportador de salida y la unidad de control basada en Linux. La cadena de señales funciona de la siguiente manera:

1. Detección y activación del producto:Un sensor fotoeléctrico colocado en la transición de alimentación a pesaje detecta el borde delantero de un producto entrante. La señal del sensor se envía a la entrada digital del controlador, que inicia la secuencia de captura de peso en función de un retraso y una longitud del producto preconfigurados.

2. Adquisición de señal de peso:El transportador de pesaje está montado en un conjunto de celda de carga extensímetro aislado mecánicamente del motor de accionamiento y de los transportadores adyacentes. La señal de peso analógica es amplificada, filtrada y digitalizada por el módulo ADC de alta velocidad del controlador. Las tasas de muestreo están configuradas para capturar múltiples lecturas durante el breve período en que el producto está completamente en la sección de pesaje.

3. Filtrado digital y cálculo de peso:El sistema Linux aplica algoritmos de filtrado digital al flujo de datos muestreados, compensando la vibración mecánica residual y el ruido de la correa. Se extrae un valor de peso estable y se compara en tiempo real con el peso objetivo del producto y los límites de tolerancia almacenados en la base de datos de parámetros.

4. Decisión y resultado:El sistema clasifica el producto como aprobado o reprobado según el resultado de la comparación. En condiciones de falla, las señales de salida configurables pueden activar una alarma audible, un indicador visual, una parada del transportador o un mecanismo de rechazo. La decisión se ejecuta dentro del tiempo de tránsito del producto por la sección de salida.

5. Registro de datos:Cada evento de inspección, incluida la marca de tiempo, el identificador del producto, el peso medido y el estado de aprobación/rechazo, se registra en el almacenamiento interno y está disponible para exportación USB en formato CSV.

Principales parámetros técnicos

Nota de precisión:La precisión alcanzable depende del peso del producto, las dimensiones, la velocidad del transportador y la estabilidad ambiental. Las especificaciones se verifican en condiciones controladas de fábrica con muestras representativas y se confirman durante la puesta en servicio in situ.

Jiangsu Jutian Weighing Equipment Co., Ltd. tiene más de 20 años de experiencia en instrumentación de pesaje y sistemas automatizados. La empresa cuenta con la certificación ISO9001, la certificación de producto CE, 68 patentes nacionales y 20 derechos de autor de software. La fabricación se lleva a cabo en dos instalaciones bajo procedimientos de calidad estandarizados, con el desarrollo del sistema dirigido por el Centro de Investigación y Desarrollo 919.

Capacidades de software y sistema integrado de Linux

La elección de una plataforma Linux integrada proporciona varias características funcionales relevantes para las aplicaciones de control de peso industrial. El núcleo en tiempo real maneja la adquisición de señales de peso y la salida de decisiones con sincronización determinista, asegurando que la señal de aprobación/falla se genere dentro de la ventana de tránsito del producto. La arquitectura multitarea permite que la interfaz de usuario de la pantalla táctil, el registro de datos y la comunicación de red funcionen simultáneamente sin interrumpir el ciclo de inspección.

La interfaz de usuario admite visualización en chino e inglés, con configuración de parámetros accesible a través de páginas de menú estructuradas. Los permisos de usuario de varios niveles restringen las configuraciones críticas, como límites de tolerancia y parámetros de calibración, al personal autorizado. Las actualizaciones de software se pueden aplicar a través de USB o conexión de red, lo que permite actualizaciones de campo sin modificación del hardware.

La pila de comunicación del sistema admite protocolos serie y Ethernet estándar. El formato de salida de datos, el intervalo de transmisión y el método de protocolo de enlace se pueden configurar para cumplir con los requisitos de los sistemas host como MES, SCADA o servidores de recopilación de datos de plantas. Para aplicaciones que requieren integración con mecanismos de rechazo, la salida de E/S se puede configurar para accionar válvulas neumáticas, relés o pilas de indicadores.

Escenarios típicos de inspección

Preguntas frecuentes (Preguntas frecuentes)

¿Qué ventaja ofrece el sistema Linux integrado sobre un microcontrolador estándar?
La plataforma Linux ofrece capacidad multitarea y un entorno de software estandarizado. Esto permite la operación simultánea de la rutina de inspección, actualizaciones de la pantalla táctil, registro de datos y comunicación de red sin conflictos de tiempo. También simplifica la personalización del protocolo y admite herramientas de red estándar para la integración con los sistemas de TI de la planta.

¿Cómo se calibra la controladora de peso y con qué frecuencia es necesaria la recalibración?
La calibración se realiza utilizando pesas de prueba certificadas a través de una rutina guiada de un solo punto en la pantalla táctil. La frecuencia de la recalibración depende del entorno operativo y del sistema de calidad de la instalación; la verificación diaria o por turno es común en las industrias reguladas. El sistema permite completar la calibración sin necesidad de desmontarlo.

¿Puede el sistema comunicarse con nuestro MES o servidor de base de datos existente?
La interfaz Ethernet estándar admite comunicación TCP/IP. El formato de datos y el protocolo de transmisión se pueden adaptar durante la puesta en servicio para que coincidan con los requisitos del sistema receptor. Para integraciones no estándar, el equipo de ingeniería puede proporcionar documentación de protocolo o configurar la salida de datos en consecuencia.

¿Qué determina el rendimiento máximo de la controladora de peso?
El rendimiento está determinado por la longitud del producto, la velocidad del transportador y el tiempo mínimo requerido para que se estabilice la señal de peso. Los productos más largos o los requisitos de mayor precisión generalmente requieren velocidades más lentas o secciones de pesaje más grandes. Las estimaciones de rendimiento se proporcionan durante la revisión de ingeniería en función de las muestras de productos del cliente y las expectativas de velocidad.

¿Cómo se integran los mecanismos de rechazo con la controladora de peso?
El controlador proporciona salidas de E/S digitales que se pueden configurar para accionar empujadores neumáticos, boquillas de chorro de aire o compuertas desviadoras. El tiempo de salida está sincronizado con la posición del producto rastreado. El mecanismo específico y su integración se definen durante la configuración del sistema en función de las características del producto y el diseño de la línea.
